Сокращение потерь на выполнение команд перехода и минимизация конфликтов по управлению
Конфликты по управлению могут вызывать даже большие потери производительности конвейера, чем конфликты по данным. Когда выполняется команда условного перехода, она может либо изменить, либо не изменить значение счетчика команд. Если команда условного перехода заменяет счетчик команд значением адреса, вычисленного в команде, то переход называется выполняемым; в противном случае, он называется невыполняемым.
Простейший метод работы с условными переходами заключается в приостановке конвейера как только обнаружена команда условного перехода до тех пор, пока она не достигнет ступени конвейера, которая вычисляет новое значение счетчика команд (рисунок 3.8). Такие приостановки конвейера из-за конфликтов по управлению должны реализовываться иначе, чем приостановки из-за конфликтов по данным, поскольку выборка команды, следующей за командой условного перехода, должна быть выполнена как можно быстрее, как только мы узнаем окончательное направление команды условного перехода.
| Команда перехода | IF | ID | EX | MEM | WB |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Следующая команда | IF | stall | stall | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Следующая команда +1 | stall | stall | stall | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Следующая команда +2 | stall | stall | stall | IF | ID | EX | MEM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Следующая команда +3 | stall | stall | stall | IF | ID | EX | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Следующая команда +4 | stall | stall | stall | IF | ID | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Следующая команда +5 | stall | stall | stall | IF | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Рис.3.8. Приостановка конвейера при выполнении команды условного перехода
Например, если конвейер будет приостановлен на три такта на каждой команде условного перехода, то это может существенно отразиться на производительности машины. При частоте команд условного перехода в программах, равной 30% и идеальном CPI, равным 1, машина с приостановками условных переходов достигает примерно только половины ускорения, получаемого за счет конвейерной организации. Таким образом, снижение потерь от условных переходов становится критическим вопросом. Число тактов, теряемых при приостановках из-за условных переходов, может быть уменьшено двумя способами:
Снижение потерь на выполнение команд условного перехода
Имеется несколько методов сокращения приостановок конвейера, возникающих из-за задержек выполнения условных переходов. В данном разделе обсуждаются четыре простые схемы, используемые во время компиляции. В этих схемах прогнозирование направления перехода выполняется статически, т.е. прогнозируемое направление перехода фиксируется для каждой команды условного перехода на все время выполнения программы. После обсуждения этих схем мы исследуем вопрос о правильности предсказания направления перехода компиляторами, поскольку все эти схемы основаны на такой технологии. В следующей главе мы рассмотрим более мощные схемы, используемые компиляторами (такие, например, как разворачивание циклов), которые уменьшают частоту команд условных переходов при реализации циклов, а также динамические, аппаратно реализованные схемы прогнозирования.
Метод выжидания
Простейшая схема обработки команд условного перехода заключается в замораживании или подавлении операций в конвейере, путем блокировки выполнения любой команды, следующей за командой условного перехода, до тех пор, пока не станет известным направление перехода. Рисунок 3.8 отражал именно такой подход. Привлекательность такого решения заключается в его простоте.
Метод возврата
Более хорошая и не на много более сложная схема состоит в том, чтобы прогнозировать условный переход как невыполняемый. При этом аппаратура должна просто продолжать выполнение программы, как если бы условный переход вовсе не выполнялся. В этом случае необходимо позаботиться о том, чтобы не изменить состояние машины до тех пор, пока направление перехода не станет окончательно известным. В некоторых машинах эта схема с невыполняемыми по прогнозу условными переходами реализована путем продолжения выборки команд, как если бы условный переход был обычной командой.
Поведение конвейера выглядит так, как будто ничего необычного не происходит. Однако, если условный переход на самом деле выполняется, то необходимо просто очистить конвейер от команд, выбранных вслед за командой условного перехода и заново повторить выборку команд (рисунок 3.9).
| Невыполняемый условный переход | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+1 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+2 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+3 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+4 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Выполняемый условный переход |
IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+1/целевая команда | IF | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Целевая команда +1 | stall | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Целевая команда +2 | stall | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Целевая команда +3 | stall | IF | ID | EX | MEM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Альтернативная схема прогнозирует переход как выполняемый. Как только команда условного перехода декодирована и вычислен целевой адрес перехода, мы предполагаем, что переход выполняемый, и осуществляем выборку команд и их выполнение, начиная с целевого адреса. Если мы не знаем целевой адрес перехода раньше, чем узнаем окончательное направление перехода, у этого подхода нет никаких преимуществ. Если бы условие перехода зависело от непосредственно предшествующей команды, то произошла бы приостановка конвейера из-за конфликта по данным для регистра, который является условием перехода, и мы бы узнали сначала целевой адрес. В таких случаях прогнозировать переход как выполняемый было бы выгодно. Дополнительно в некоторых машинах (особенно в машинах с устанавливаемыми по умолчанию кодами условий или более мощным (а потому и более медленным) набором условий перехода) целевой адрес перехода известен раньше окончательного направления перехода, и схема прогноза перехода как выполняемого имеет смысл.
Задержанные переходы
Четвертая схема, которая используется в некоторых машинах называется "задержанным переходом".
В задержанном переходе такт выполнения с задержкой перехода длиною n есть:
команда условного перехода
следующая команда 1
следующая команда 2
.....
следующая команда n
целевой адрес при выполняемом переходе
Команды 1 - n находятся в слотах (временных интервалах) задержанного перехода. Задача программного обеспечения заключается в том, чтобы сделать команды, следующие за командой перехода, действительными и полезными. Аппаратура гарантирует реальное выполнение этих команд перед выполнением собственно перехода. Здесь используются несколько приемов оптимизации.
Планирование задержанных переходов осложняется (1) наличием ограничений на команды, размещение которых планируется в слотах задержки и (2) необходимостью предсказывать во время компиляции, будет ли условный переход выполняемым или нет. Рисунок 3.10 дает общее представление об эффективности планирования переходов для простейшего конвейера с одним слотом задержки перехода при использовании простого алгоритма планирования. Он показывает, что больше половины слотов задержки переходов оказываются заполненными. При этом почти 80% заполненных слотов оказываются полезными для выполнения программы. Это может показаться удивительным, поскольку условные переходы являются выполняемыми примерно в 53% случаев. Высокий процент использования заполненных слотов объясняется тем, что примерно половина из них заполняется командами, предшествовавшими команде условного перехода, выполнение которых необходимо независимо от того, выполняется ли переход, или нет.

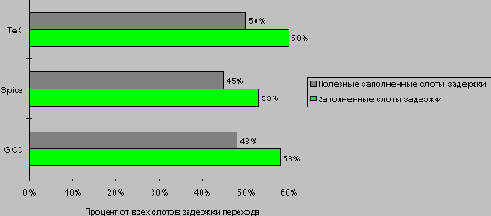

Рис. 3.10. Частота заполнения одного слота задержки условного перехода
